Funksjoner
Fullboringsdesign, uten trykktap.
Den integrerte designen av strømning, trykk og trådløs avlesning oppfyller kravene til overvåkingsrørledningen.
Bred Range.
Konfigurert med ekstern datainnsamler, fjerntilkobling til smart målerplattform.
IP68 beskyttelsesklasse, for å sikre langvarig arbeid under vann.
Lavt forbruksdesign, dobbel D-størrelse batterier kan kontinuerlig fungere i 15 år.
Toveis måling av forover- og bakoverstrømning.
Datalagringsfunksjonen kan lagre 10 års data, inkludert dag, måned og år.
9-sifret LCD-skjerm med flere linjer. Kan vise kumulativ strømning, øyeblikkelig strømning, strømning, trykk, temperatur, feilalarm, strømningsretning osv. samtidig.
Standard RS485 (Modbus) Og OCT Pulse, en rekke alternativer, NB-IoT, GPRS,osv.
Rustfritt stål 304-rør som er strekkfast støping patent, elektroforese med anti-skalering.
I henhold til sanitærstandard for drikkevann.
Spesifikasjoner
| Maks. arbeidstrykk | 1,6 MPa |
| Temperaturklasse | T30, T50, T70, T90 (Standard T30) |
| Nøyaktighetsklasse | ISO4064, nøyaktighetsklasse 2 |
| Kroppsmateriale | Rustfritt stål 304 (valgfritt SS316L) |
| Batterilevetid | 15 år (forbruk ≤0,3 mW) |
| Beskyttelsesklasse | IP68 |
| Miljøtemperatur | 40℃~+70℃, ≤100% RF |
| Trykktap | △P10 |
| Klimatisk og mekanisk miljø | Klasse O |
| Elektromagnetisk klasse | E2 |
| Kommunikasjon | RS485 (baudrate er justerbar); Puls, opsjonell NB-IoT, GPRS |
| Utstilling | 9-sifret LCD-skjerm med flere linjer. Kan vise kumulativ strømning, øyeblikkelig strømning, strømningshastighet, trykk, temperatur, feilalarm, strømningsretning osv. samtidig |
| RS485 | Standard baudrate 9600 bps (valgfritt 2400 bps, 4800 bps), Modbus-RTU |
| Forbindelse | Flenser i henhold til EN1092-1 (andre tilpasses) |
| Følsomhetsklasse for strømningsprofil | U5/D3 |
| Datalagring | Lagre dataene, inkludert dag, måned og år, i 10 år. Dataene kan lagres permanent, selv når de er slått av. |
| Hyppighet | 1–4 ganger/sekund |
Måleområde (500 kr)
| Nominell størrelse | (mm) | 350 | 400 | 500 | 600 |
| (tommer) | 14 | 16 | 20 | 24 | |
| Overbelastningsmengde Q4 (m3/t) | 2000 | 3125 | 5000 | 7875 | |
| Permanent strømning Q3 (m3/t) | 1600 | 2500 | 4000 | 6300 | |
| Overgangsstrøm Q2 (m3/t) | 5.12 | 8.00 | 12,80 | 20.16 | |
| Minimumsmengde Q1 (m3/t) | 3.20 | 5,00 | 8.00 | 12,60 | |
| R= Q3/Q1 | 500 | ||||
| Q2/Q1 | 1.6 | ||||
Måleområde (400 kr)
| Nominell størrelse | (mm) | 350 | 400 | 500 | 600 |
| (tommer) | 14 | 16 | 20 | 24 | |
| Overbelastningsmengde Q4 (m3/t) | 2000 | 3125 | 5000 | 7875 | |
| Permanent strømning Q3 (m3/t) | 1600 | 2500 | 4000 | 6300 | |
| Overgangsstrøm Q2 (m3/t) | 6,40 | 10.00 | 16.00 | 25.20 | |
| Minimumsmengde Q1 (m3/t) | 4,00 | 6,25 | 10.00 | 15,75 | |
| R= Q3/Q1 | 315 | ||||
| Q2/Q1 | 1.6 | ||||
Måleområde (250 kr)
| Nominell størrelse | (mm) | 350 | 400 | 500 | 600 |
| (tommer) | 14 | 16 | 20 | 24 | |
| Overbelastningsmengde Q4 (m3/t) | 2000 | 3125 | 5000 | 7875 | |
| Permanent strømning Q3 (m3/t) | 1600 | 2500 | 4000 | 6300 | |
| Overgangsstrøm Q2 (m3/t) | 6,40 | 10.00 | 16.00 | 25.20 | |
| Minimumsmengde Q1 (m3/t) | 4,00 | 6,25 | 10.00 | 15,75 | |
| R= Q3/Q1 | 315 | ||||
| Q2/Q1 | 1.6 | ||||
Konfigurasjonskode
| WM9100 | WM9100 Ultralyd vannmåler |
| Rørstørrelse | |
| 350 DN350 | |
| 400 DN400 | |
| ... ... | |
| 600 DN600 | |
| Type | |
| A4 Full Bore Firekanals (U5/D3) | |
| Strømforsyning | |
| 1 batteri | |
| 2 24VDC + Batteri | |
| Kroppsmateriale | |
| Rustfritt stål 304 (Standard) | |
| Rustfritt stål 316 | |
| Trykk | |
| 1 0,6 MPa | |
| 2 1,0 MPa | |
| 3 1,6 MPa | |
| 4 2,5 MPa | |
| Andre | |
| Forbindelse | |
| F-flens | |
| Nedturforhold | |
| 1 500 kr | |
| 2 kr 400 | |
| 3 kr 250 | |
| Produksjon | |
| R RS485 + OCT-puls (standard) | |
| Andre | |
| Valgfri funksjon | |
| Ingen | |
| 1 Trykkmåling | |
| 2 Innebygd fjernavlesningsfunksjon | |
| 3 Både (1 og 2) |

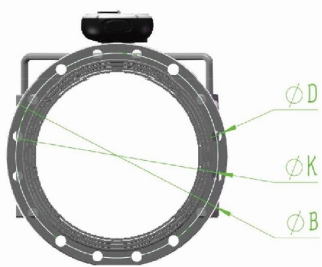

| Nominell størrelse | (mm) | 350 | 400 | 500 | 600 |
| (tommer) | 14 | 16 | 20 | 24 | |
| L-lengde (mm) | 500 | 600 | 600 | 800 | |
| B-bredde (mm) | 505 | 565 | 670 | 780 | |
| H-Høyde (mm) | 593 | 648 | 743 | 853 | |
| h-høyde (mm) | 245 | 275 | 328 | 378 | |
| D xn | 22 x 16 | 26 x 16 | 26 x 20 | 30 x 20 | |
| K (mm) | 460 | 515 | 620 | 725 | |
| Trykk (MPa) | 1.0 | 1.0 | 1.0 | 1.0 | |
| Vekt (kg) | 112 | 138 | 169 | 220 | |
Merknader: Andre rørlengder kan tilpasses.
