Funksjoner
Tokanalsstruktur, bredt spekter.
Egnet for massestrømning og måling av liten strømning.
Den integrerte utformingen av strømnings-, trykk- og trådløs avlesning oppfyller kravene til overvåking av rørledninger.
Konfigurert med ekstern datainnsamler, ekstern tilkobling til smart målerplattform.
IP68-beskyttelsesklasse for å sikre langvarig bruk under vann.
Lavt forbruksdesign, batterier i dobbel D-størrelse kan fungere kontinuerlig i 15 år.
Datalagringsfunksjonen kan lagre 10 års data, inkludert dag, måned og år.
9-sifret LCD-skjerm med flere linjer. Kan vise kumulativ strømning, øyeblikkelig strømning, strømning, trykk, temperatur, feilalarm, strømningsretning osv. samtidig.
Standard RS485 (Modbus) og OCT-puls, en rekke alternativer, NB-IoT, GPRS, etc.
Standard RS485 (Modbus) og OCT-puls, en rekke alternativer, NB-IoT, GPRS, etc.
Rustfritt stål 304-rør som er strekkfast støping patent, elektroforese med anti-skalering.
I henhold til sanitærstandard for drikkevann.
Spesifikasjoner
| Maks. arbeidstrykk | 1,6 MPa |
| Temperaturklasse | T30, T50, T70, 790 (Standard T30) |
| Nøyaktighetsklasse | ISO 4064, nøyaktighetsklasse 2 |
| Kroppsmateriale | Rustfritt stål 304 (valgfritt SS316L) |
| Batterilevetid | 15 år (forbruk ≤ 0,3 mW) |
| Beskyttelsesklasse | IP68 |
| Miljøtemperatur | -40 °C ~ +70 °C, ≤100 % RF |
| Trykktap | △P10, △P16 (Basert på ulik dynamisk flyt) |
| Klimatisk og mekanisk miljø | Klasse O |
| Elektromagnetisk klasse | E2 |
| Kommunikasjon | RS485 (baudrate er justerbar); Puls, opt. NB-loT, GPRS |
| Utstilling | 9-sifret LCD-skjerm med flere linjer. Kan vise kumulativ strømning, øyeblikkelig strømning, strømningshastighet, trykk, temperatur, feilalarm, strømningsretning osv. samtidig. |
| RS485 | Standard baudrate 9600 bps (valgfritt 2400 bps, 4800 bps), Modbus-RTU |
| Forbindelse | Tråd |
| Følsomhetsklasse for strømningsprofil | U3/D0 |
| Datalagring | Lagre dataene, inkludert dag, måned og år, i 10 år. Dataene kan lagres permanent, selv når den er slått av. |
| Hyppighet | 1–4 ganger/sekund |
Måleområde
| Nominell størrelse | (mm) | 32 | 40 |
| (tommer) | 1 1/4'' | 1 1/2 tommer | |
| Overbelastningsstrøm Q4 (m3/t) | 20 | 31.25 | |
| Permanent strømning Q3 (m3/t) | 16 | 25 | |
| Overgangsstrøm Q2 (m3/t) | 0,051 | 0,08 | |
| Minimumsstrøm Q1 (m3/t) | 0,032 | 0,05 | |
| R=Q3/Q1 | 500 | ||
| Q2/Q1 | 1.6 | ||

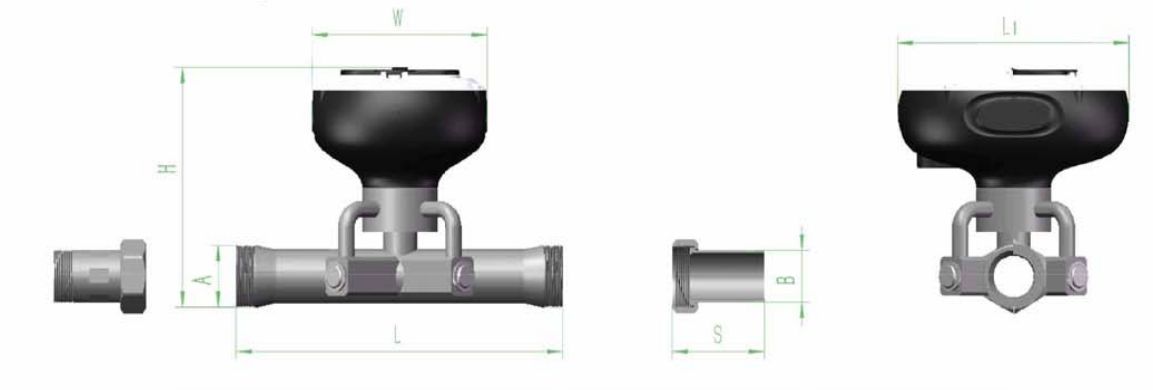

| Nominell diameter (mm) | 32 | 40 (Optimalisering) | 40 |
| Installasjon uten tilkoblingstilbehør (A) | G11/2 B | G13/4 B | G13/4 B |
| Installasjon med tilkoblingstilbehør (B) | G1 1/4 | G11/2 | G11/2 |
| L (mm) | 260 | 300 | 245 |
| L1 (mm) | 185 | 185 | 185 |
| H (mm) | 201 | 206 | 206 |
| B (mm) | 140 | 140 | 140 |
| Lengde på tilkoblingstilbehør (S) | 73,8 | 76,9 | 76,9 |
| Vekt (kg) | 3,8 | 4.3 | 3,8 |
Merknader: Andre rørlengder kan tilpasses.
Konfigurasjonskode
| WM9100 | WM9100-serien ultralydvannsmåler |
| Rørstørrelse | |
| 32 DN32 | |
| 40 DN40 | |
| Strømforsyning | |
| B-batteri (standard) | |
| D 24VDC + Batteri | |
| Kroppsmateriale | |
| Rustfritt stål 304 (standard) | |
| Rustfritt stål 316L | |
| Avslutningsforhold | |
| 1 500 kr | |
| 2 kr 400 | |
| 3 andre | |
| Utgangsvalg | |
| 1 RS485 + OCT-puls (standard) | |
| 2 andre | |
| Valgfri funksjon | |
| Ingen | |
| 1 Trykkmåling | |
| 2 Innebygd fjernavlesningsfunksjon | |
| 3 Begge av dem |
WM9100 -DN32 -B-H -1 -1 -N (eksempelkonfigurasjon)
Beskrivelse:
WM9100 Ultralyd vannmåler, rørstørrelse DN32, batteridrevet, rustfritt stål 304, R500; RS485-utgang; Uten valgfri funksjon;
